SketchUp动态组件-阵列复制-自适应阵列

本文主要介绍如何使用su的动态件功能达下如下图中的阵列效果。

通过这个方法，你可以实现葡萄架，栏杆和常规阳光房等动态组件的设计。

先上操作视频。

以下是图文的操作步骤，如果视频看不清楚，可以参考下面的图文操作步骤。

下面开始正文

首先，我们了解一下这个组件的组成结构（如下图）

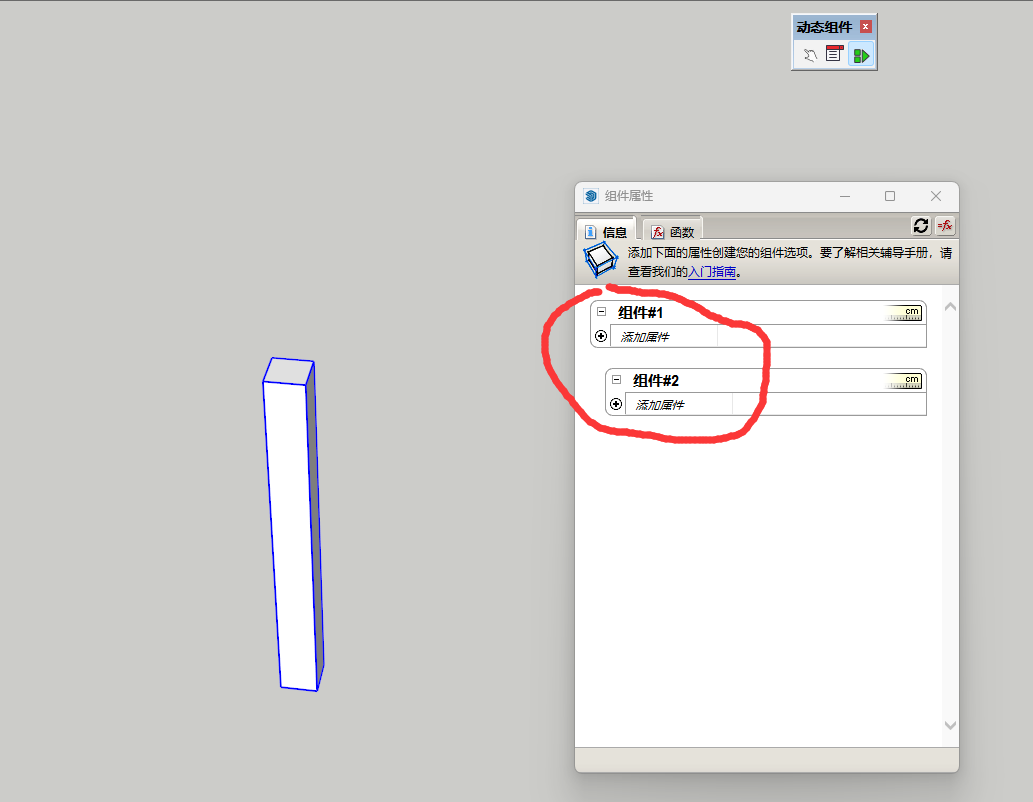

1.画个小方管模型(100长*100宽*1000高)、先将小方管创建成组件、然后进入这个小方管组件、将里面的模型全选、再创建一层组件（用来包裹住我们阵列出来的那些组件），退出组件、并选择我们制作的组件、会看到右侧组件属性窗口内的结构如下图中的样子。

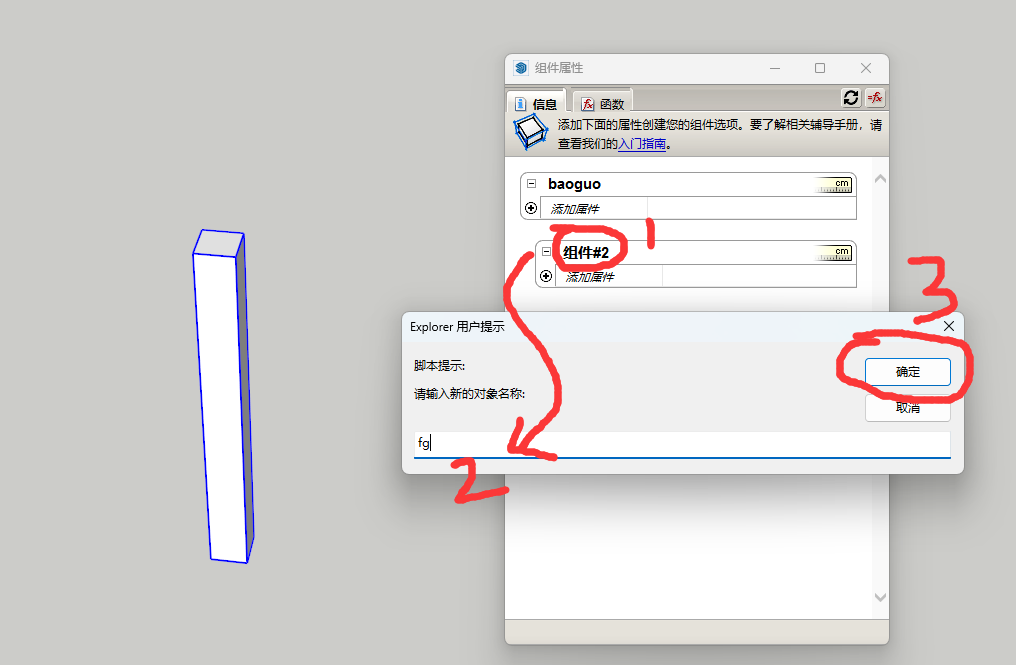

2.将组件信息窗口中的组件名改成英文，如下图。

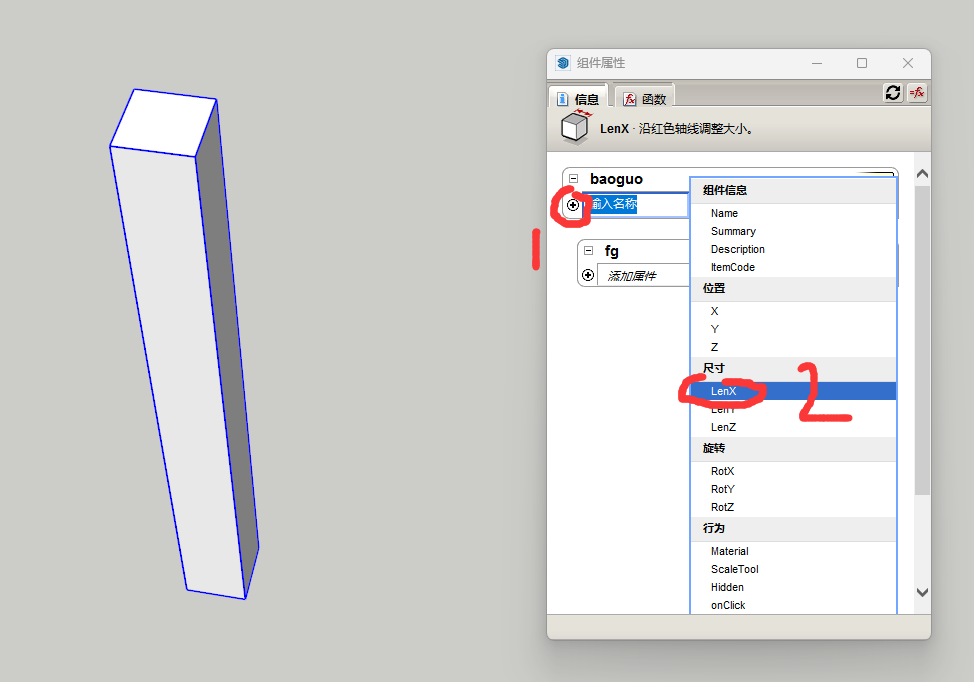

3.点主组件下面的加号，添加一个尺寸 LenX ，如下图(这个之后要用来获取外层包裹组件的总长度)。

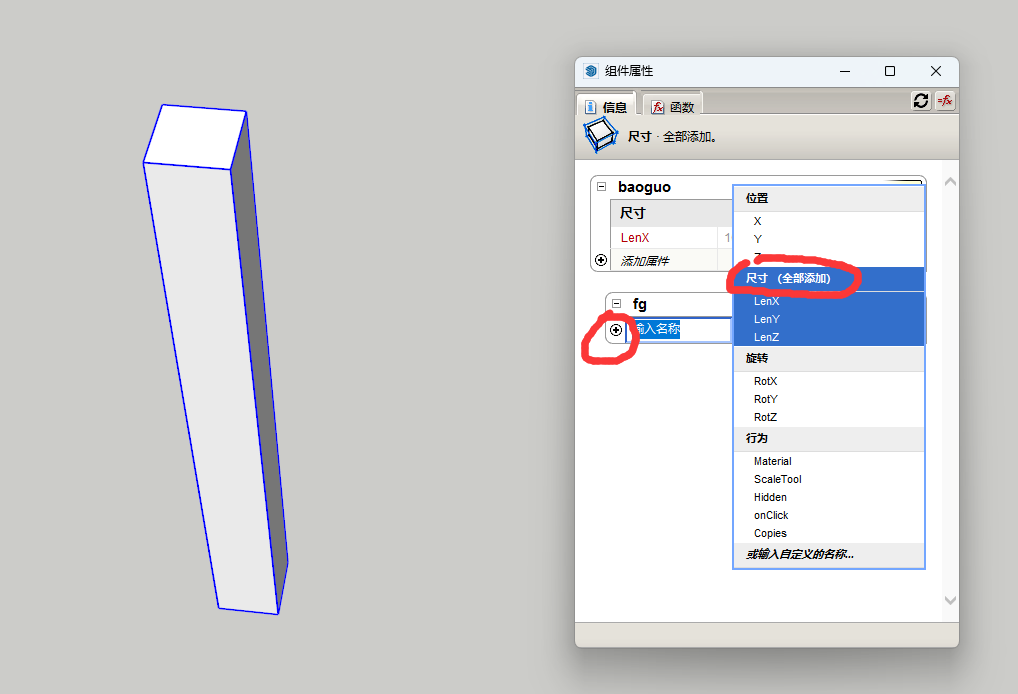

4.在内部小组件，点加号、添加一个尺寸（全部添加），如下图。

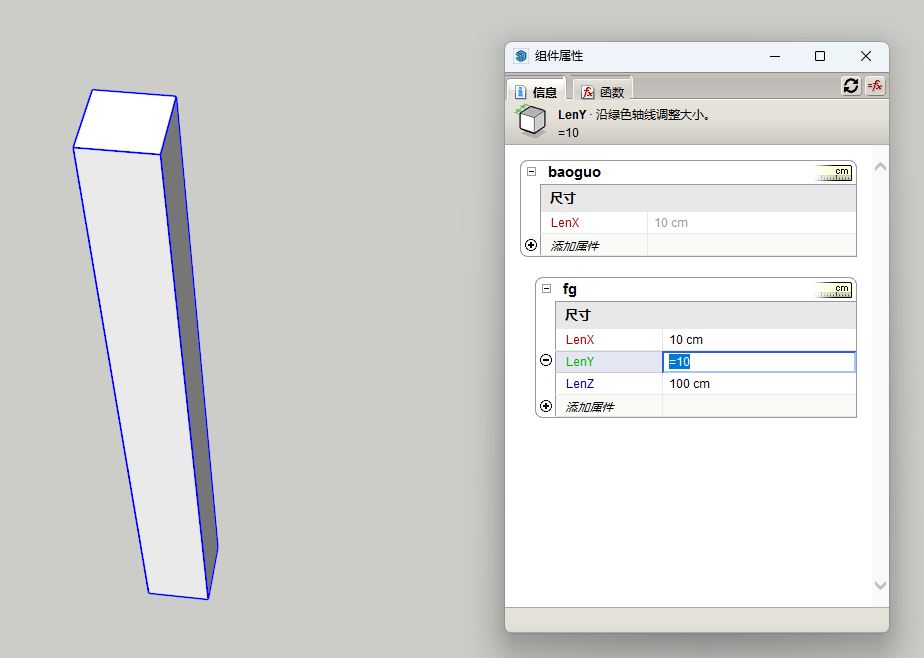

5.将下图中的 LenX LenY LenZ 分别填入 =10 =10 =100，意思就是将子组件的X轴长度和Y轴长度分别限定在10cm、将Z轴也就是高度限制成100cm，这样，我们在缩放外层组件时，里面的小方管将会保持他本身的尺寸、不会跟着随外层组件的缩放而变形（这一步很重要）。

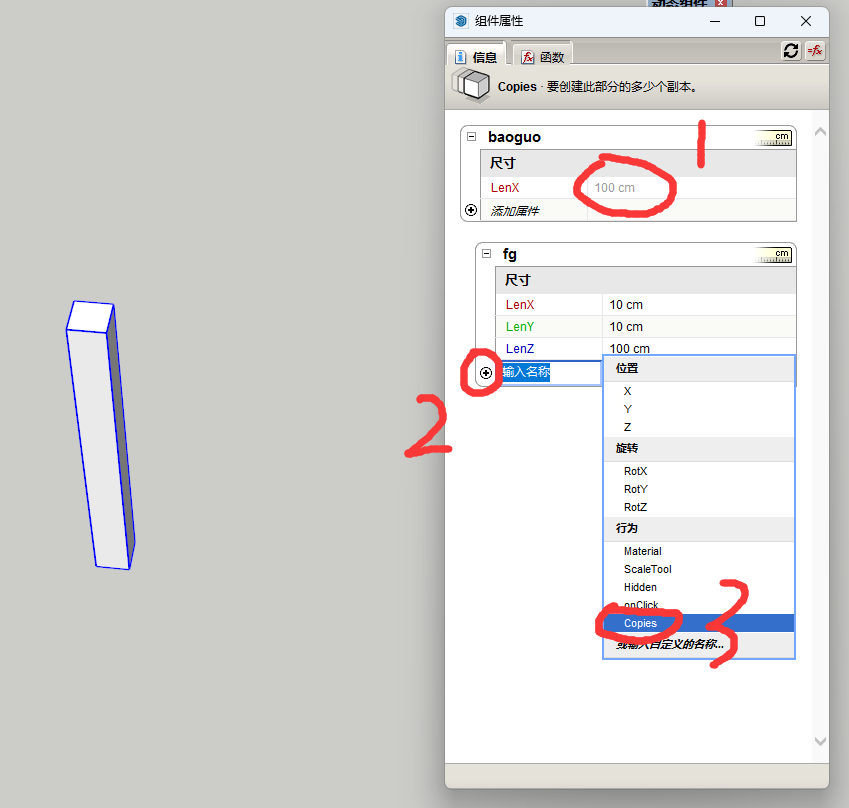

6.将主组件的 LenX参数设置为100cm，如下图，然后再给子组件添加一个行为 Copies （复制）。

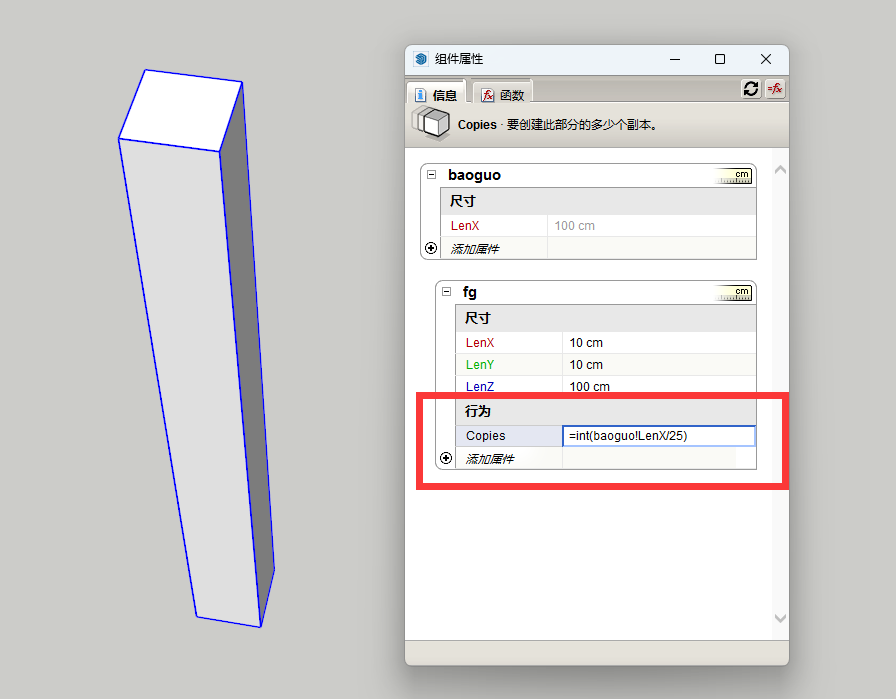

7.双击 Copies 后面的参数框，输入 =int(baoguo!LenX/25) ，意思就是在100cm的区间内，每隔25cm放置一个，如下图，到这里还没完，我们还要接着进行后面的操作。

注意：这个int取整一定要加上，不然会有神奇的效果，可以自行测试。

注意：我们在需要调用别的参数时，可以直接在当前编辑的参数这一行，输入 = ，然后再直接点要调用的参数那一行，就不用再手动输入了。

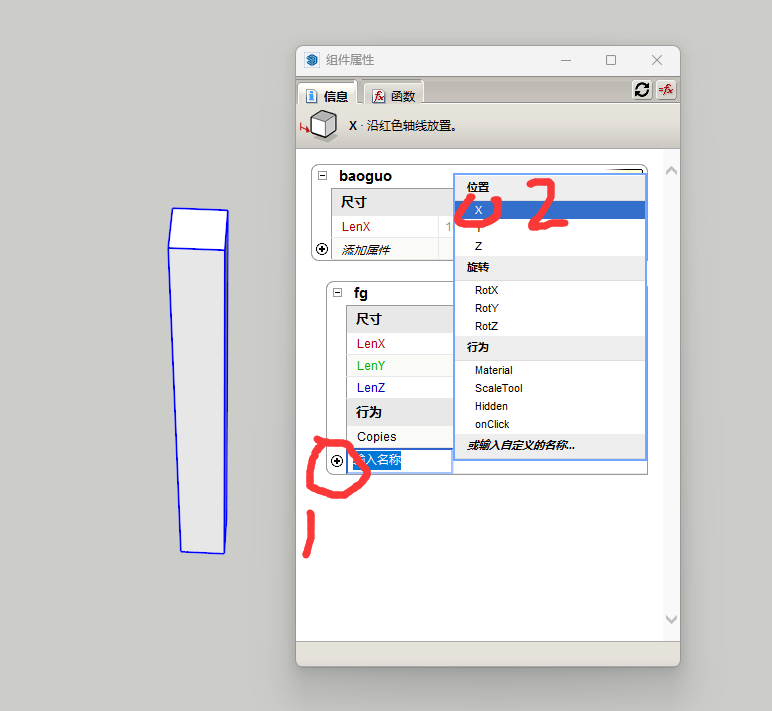

8.接下来再为子组件添加一个位置 X ，如下图。

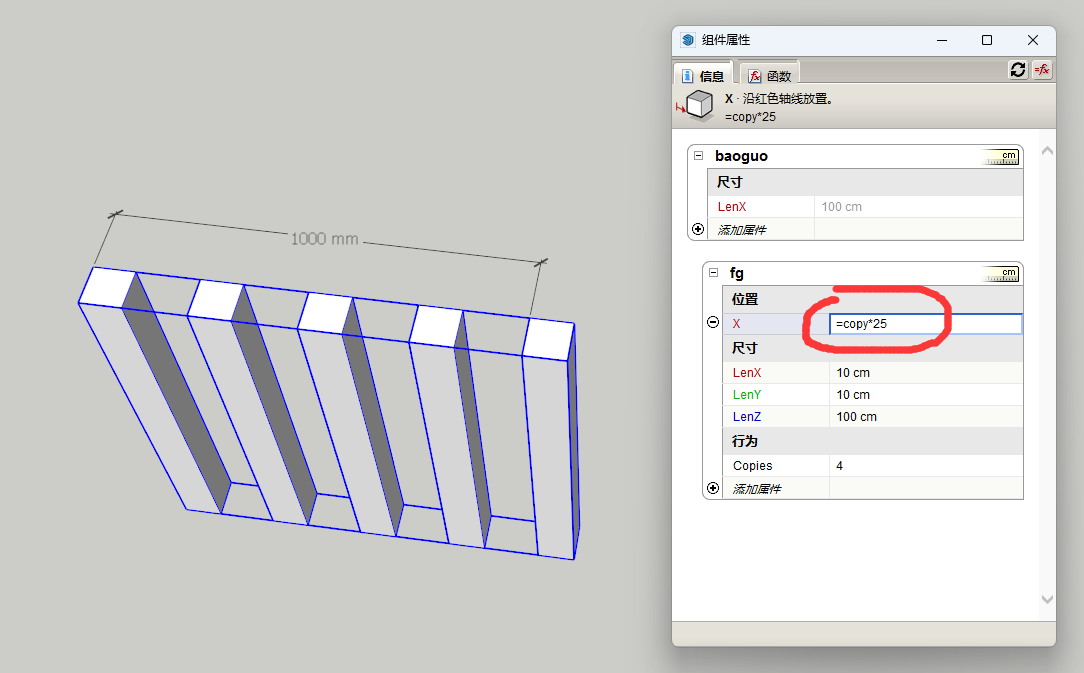

9.下面我们再给子组件的位置 X 后面填入 =copy*25 ，意思就是每25cm复制一个组件，输入完后回车，我们就会得到如下图的效果了。

不过。。。仔细看会发现，它复制的最后一个组件超出我们设定的100cm的位置了，我们还要进行修改一下。

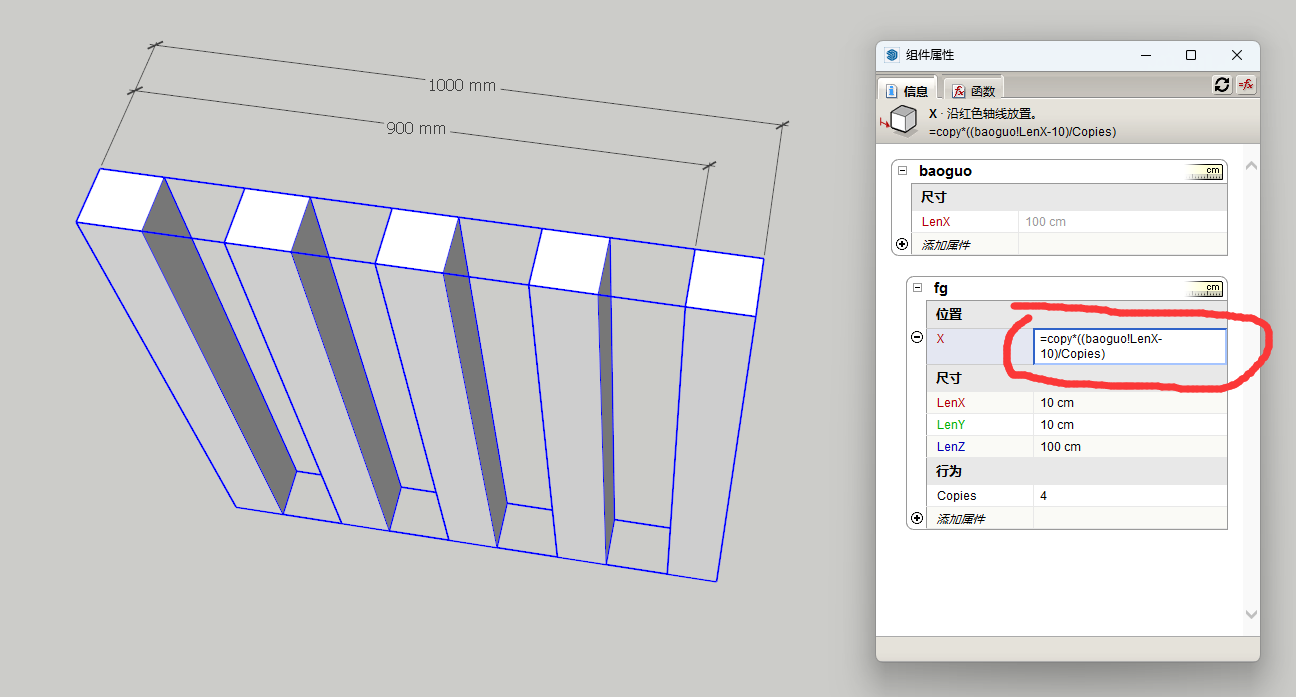

10.我们再对子组件的位置 X 进行一下修改（如下图），将其修改成 =copy*((baoguo!LenX-10)/Copies) ，意思就是把间距改一下，改成 = 要复制的数量 * (( LenX的100cm – 一个子组的长度10cm) / 要复制的数量)，这样组件的间距就变成22.5了，不过保证了所有组件都是限定在主组件的长度以内的，这样我们在使用缩放工具缩放主组件时，子组件不会超出我们限定的位置（这个很重要）。
